آناتومی یک سامانه: تشریح مهندسی دستگاه پایشگر نسبت تبدیل ترانسفورماتور (TTR)
Transformer Turns Ratio Tester ( TTR )
سلامت ترانسفورماتور یک پارامتر حیاتی در صنعت برق
ترانسفورماتورها قلب تپنده شبکههای توزیع و انتقال انرژی هستند. این تجهیزات گرانقیمت و استراتژیک، بدون هیچ قطعه متحرکی، ولتاژ را در سطوح مختلف کنترل میکنند و پایداری کل شبکه به عملکرد بینقص آنها وابسته است. اما در پشت این ظاهر آرام و ایستا، تنشهای الکتریکی و حرارتی عظیمی در جریان است که میتواند به مرور زمان منجر به فرسودگی و بروز عیوب داخلی شود.

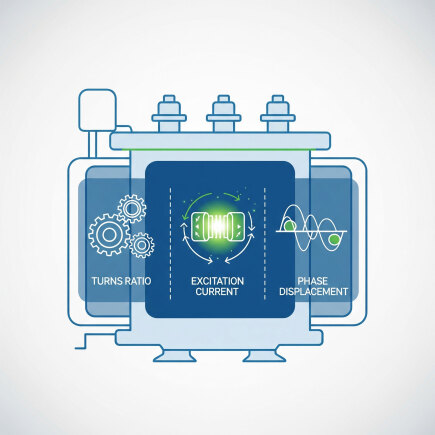

سه پارامتر کلیدی که دستگاه TTR اندازهگیری میکند
برای ارزیابی دقیق وضعیت درونی یک ترانسفورماتور، باید به زبان سیگنالهای الکتریکی آن گوش داد. دستگاه تستر نسبت تبدیل (TTR)، با تزریق یک ولتاژ مشخص و تحلیل پاسخ دریافتی، سه شاخص حیاتی را رمزگشایی میکند که هر کدام بخشی از داستان سلامت سیمپیچها و هسته مغناطیسی را روایت میکنند:
- نسبت تبدیل (Turns Ratio): این پارامتر، نسبت دقیق تعداد دورهای سیمپیچ اولیه به ثانویه را نشان میدهد. هرگونه انحراف از مقدار اسمی مشخص شده توسط سازنده، میتواند زنگ خطری برای وجود اتصال کوتاه بین حلقههای سیمپیچ یا اتصالات نادرست باشد. این تست ساده اما قدرتمند، اولین و مهمترین گام در تشخیص سلامت ساختاری ترانسفورماتور است.
- جریان تحریک (Excitation Current): برای ایجاد میدان مغناطیسی در هسته، یک جریان حداقلی لازم است که به آن جریان تحریک میگویند. مقدار این جریان به شدت به سلامت مدار مغناطیسی هسته وابسته است. افزایش غیرعادی آن میتواند نشانهای از وجود مشکل در هسته آهنی، مانند اتصال کوتاه بین ورقها یا فاصله هوایی نامناسب (Air Gap) باشد.
- جابجایی فاز (Phase Displacement): در ترانسفورماتورهای سه فاز، اختلاف زاویه فاز بین ولتاژهای ورودی و خروجی باید با گروه برداری (Vector Group) مشخص شده در پلاک ترانسفورماتور مطابقت داشته باشد. عدم تطابق در این زاویه، به وضوح بیانگر اتصالات داخلی اشتباه یا پیکربندی نادرست سیمپیچها است و میتواند منجر به مشکلات جدی در هنگام موازی کردن ترانسفورماتورها شود.

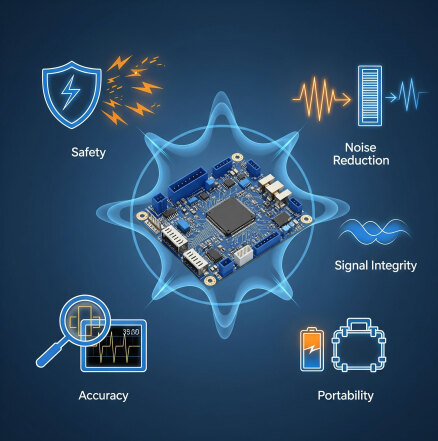

چالشهای مهندسی در طراحی یک دستگاه TTR دقیق
ساخت یک تستر TTR دقیق، نیازمند غلبه بر چالشهای فنی پیچیدهای است که کیفیت یک طراحی مهندسی را مشخص میکند:
- ایزولاسیون و ایمنی ولتاژ بالا: مدارات دستگاه باید ضمن تولید ولتاژ تست، بخشهای اندازهگیری حساس و کاربر را به طور کامل ایزوله و در برابر هرگونه خطای احتمالی محافظت کنند.
- حذف نویزهای صنعتی: در محیط پستهای برق، نویز الکترومغناطیسی (EMI) یک چالش بزرگ است. طراحی هوشمندانه فیلترهای دیجیتال و آنالوگ برای استخراج سیگنالهای دقیق از دل این نویزها، برای دستیابی به نتایج قابل اعتماد ضروری است.
- دقت محاسباتی و نمونهبرداری: اندازهگیری همزمان کانالهای ولتاژ و جریان با رزولوشن بالا و اجرای الگوریتمهای پیچیده ریاضی (مانند FFT) روی میکروکنترلر، هسته اصلی دستیابی به دقت در محاسبه نسبت تبدیل و زاویه فاز است.
- کارایی در شرایط واقعی: یک طراحی موفق، فراتر از مدارات الکترونیکی است. قابلیت اطمینان در محیط صنعتی، رابط کاربری ساده، و منبع تغذیه انعطافپذیر، همگی عواملی هستند که یک ابزار آزمایشگاهی را به یک راهکار میدانی کارآمد تبدیل میکنند.
تحویل یک راهکار کامل: نقش مستندات فنی در تولید انبوه
یک طراحی مهندسی موفق با تحویل مستندات کامل برای تولید انبوه به سرانجام میرسد. هدف ما توانمندسازی مشتری برای تولید مستقل و تجاریسازی ایده است. این نقشه راه تولید، تضمین میکند که یک نمونه آزمایشگاهی به یک محصول سودآور در بازار تبدیل شود.
این بسته که اساس تولید انبوه است، شامل موارد زیر میباشد:
- نقشههای شماتیک و طراحی PCB: این اسناد، شالوده سختافزار دستگاه هستند و تمام جزئیات اتصالات الکتریکی و جانمایی قطعات بر روی برد مدار چاپی را مشخص میکنند.
- لیست کامل قطعات (BOM): یک لیست دقیق و بهینهسازی شده که به تیم تدارکات مشتری اجازه میدهد قطعات مورد نیاز را با کمترین هزینه و از منابع معتبر تهیه کند.
- سورس کد و فایلهای برنامهنویسی: ارائه کامل کدهای میکروکنترلر، به مشتری این امکان را میدهد که در آینده بتواند نرمافزار دستگاه را بهروزرسانی کرده یا ویژگیهای جدیدی به آن اضافه نماید.
- دستورالعملهای مونتاژ و تست: مستنداتی که فرآیند گام به گام مونتاژ بردها و تستهای کنترل کیفیت نهایی را تشریح میکند تا محصول خروجی از خط تولید، کیفیتی یکسان و قابل اطمینان داشته باشد.
از ایده تا واقعیت، در کنار شما هستیم
مسیری که برای طراحی دستگاهTTR طی شد، نمونهای از تعهد ما در «فن آوران الکترونیک راشین» به تبدیل ایدههای پیچیده به محصولات صنعتی قابل تولید است. تخصص ما، پل میان مفهوم و واقعیت است.
چه یک ابزار دقیق در ذهن داشته باشید، چه یک سیستم کنترلی صنعتی یا هر راهکار الکترونیکی سفارشی دیگر، تیم ما آماده است تا به عنوان شریک فنی شما، این مسیر را از ابتدا تا انتها همراهی کند و دانش خود را برای موفقیت پروژه شما به کار گیرد.
