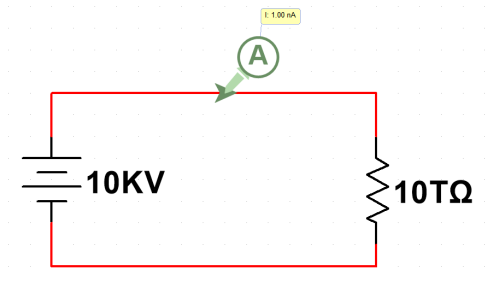

در دنیای الکترونیک، سنجش مقاومتهای بسیار بزرگ - در محدوده گیگااهم (GΩ) و ترااهم (TΩ) - یکی از پیچیدهترین وظایف طراحی است. این کار صرفاً استفاده از یک ولتاژ و خواندن یک جریان نیست؛ بلکه ورود به قلمرویی است که در آن، کوچکترین عوامل محیطی و فیزیکی میتوانند نتیجه را به کلی دگرگون کنند. چالش اصلی در دوگانگی ذاتی این اندازهگیری نهفته است: از یک سو، باید ولتاژی بسیار بالا (اغلب در مقیاس کیلوولت) را به صورت کاملاً پایدار و کنترلشده به عایق تحت تست اعمال کنیم. از سوی دیگر، باید جریان نشتی حاصل را که ممکن است در حد پیکوآمپر یا نانوآمپر باشد، با دقتی بالا اندازه بگیریم. این مانند تلاش برای شنیدن صدای یک پچپچ در میانه یک طوفان سهمگین است؛ چالشی که موفقیت در آن، نیازمند تسلط همزمان بر مهندسی ولتاژ بالا و طراحی مدارهای آنالوگ فوقدقیق است.

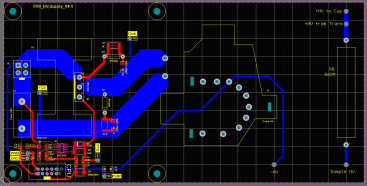

اولین گام در حل این معادله، طراحی یک منبع ولتاژ بالا (HV Power Supply) بود که نه تنها ولتاژ مورد نیاز را تولید کند، بلکه سه ویژگی کلیدی را نیز برآورده سازد: پایداری، کنترلپذیری و ایمنی. ولتاژ خروجی باید کاملاً عاری از ریپل (Ripple) و نوسانات ناخواسته باشد، زیرا هرگونه ناپایداری در ولتاژ اعمالی، مستقیماً به نویز در جریان خروجی ترجمه میشود و اندازهگیری را بیاعتبار میکند. برای دستیابی به این هدف، تیم طراحی «راشین» یک مبدل DC/DC افزاینده با کنترل دقیق فیدبک را پیادهسازی کرد. علاوه بر پایداری، قابلیت کنترل نرمافزاری ولتاژ برای اجرای تستهای پیشرفته مانند Ramp و Step Voltage ضروری بود. این امر از طریق یک مدار DAC (Digital-to-Analog Converter) با دقت بالا محقق شد. در نهایت، ایمنی اپراتور و دستگاه تحت تست در اولویت قرار گرفت و مکانیزمهای حفاظتی متعددی، از جمله محدودکننده جریان و مدارهای تخلیه سریع ولتاژ پس از اتمام تست، در قلب طراحی گنجانده شد.


این بخش، حساسترین قسمت پروژه بود. پس از تولید ولتاژ بالا، نوبت به اندازهگیری جریانی میرسد که مقادیر آن به اندازهای کوچک است که حتی اثرات خازنی و مقاومتی روی فیبر مدار چاپی (PCB) نیز میتوانند آن را تحت تأثیر قرار دهند. راهکار ما برای این چالش، طراحی یک مدار پیشرفته "Transimpedance Amplifier" بود. این نوع تقویتکننده، جریان ورودی بسیار کوچک را به یک ولتاژ قابل اندازهگیری تبدیل میکند. انتخاب آپامپ (Op-Amp) با جریان بایاس ورودی (Input Bias Current) فوقالعاده پایین و نویز کم، حیاتی بود. علاوه بر این، برای محافظت از این مدار حساس در برابر میدانهای الکتریکی ناشی از بخش ولتاژ بالا، از تکنیکهای پیشرفته طراحی PCB مانند "Guard Ring" استفاده شد. این حلقه محافظ، یک مسیر با امپدانس پایین در اطراف ورودی آمپلیفایر ایجاد میکند تا هرگونه جریان نشتی سطحی را منحرف کرده و از ورود آن به مسیر اصلی اندازهگیری جلوگیری نماید. نتیجه، مداری بود که قادر است سیگنال جریان را با دقتی بالا از دل نویز محیطی استخراج کند.


قلب تپنده این سیستم، یک واحد پردازش مرکزی است که وظیفه هماهنگی بینقص بین تمام اجزای سختافزاری و ایجاد ارتباط هوشمند با کاربر را بر عهده دارد. این واحد، قابلیتهای سیستم را از طریق چندین بخش کلیدی مدیریت میکند:

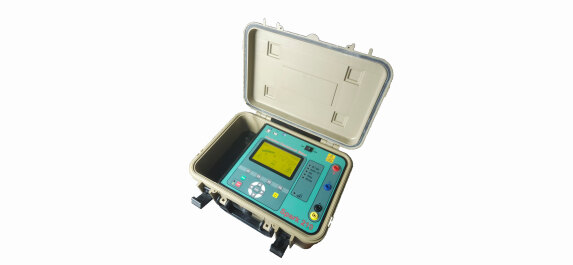

طراحی موفق مدارهای مجزا تنها نیمی از مسیر است؛ چالش واقعی در یکپارچهسازی این بخشها در یک محصول نهایی، قابل اعتماد و صنعتی نهفته است. در این مرحله، تیم «راشین» با چالشهای عملی مانند جانمایی قطعات بر روی برد مدار چاپی (PCB Layout) برای به حداقل رساندن تداخل بین بخش ولتاژ بالا و مدار اندازهگیری حساس روبرو شد. همچنین، فرآیند کالیبراسیون دقیق دستگاه، که طی آن خروجیها با استانداردهای مرجع مقایسه و تنظیم میشوند، برای تضمین صحت اندازهگیریها حیاتی بود. در نهایت، طراحی یک بدنه مستحکم و کاربردی که علاوه بر محافظت از قطعات داخلی، ایمنی اپراتور را نیز تامین کند، پروژه را از یک برد آزمایشگاهی به یک نمونه صنعتی کامل تبدیل کرد. این فرآیند یکپارچهسازی، نشاندهنده توانایی ما در مدیریت کامل چرخه عمر یک پروژه طراحی، از ایده اولیه تا تحقق یک محصول آماده برای تولید است.

دستگاه تست مقاومت عایقی که جزئیات طراحی آن شرح داده شد، تنها یک محصول نیست؛ بلکه نمایانگر فلسفه مهندسی در شرکت «فن آوران الکترونیک راشین» است. رویکرد ما در هر پروژه، شکستن یک مسئله بزرگ و پیچیده به چالشهای فنی قابل مدیریت و سپس ارائه راهکارهای خلاقانه و دقیق برای هر یک از آنهاست. از مدیریت ولتاژهای بالا گرفته تا پردازش سیگنالهای ضعیف و توسعه نرمافزار هوشمند، هر بخش از این فرآیند با نگاهی جامع و مهندسیشده به انجام میرسد. این توانایی در ترکیب تخصصهای گوناگون الکترونیک و ارائه یک راهکار کامل و یکپارچه—از ایده اولیه تا نمونه صنعتی قابل تولید—همان ارزشی است که ما برای شرکای تجاری خود به ارمغان میآوریم.
